На примере бензинового легкового автомобиля
Правильная настройка HHO-системы начинается не с вопроса «сколько газа можно получить», а с другого: какую дополнительную электрическую нагрузку автомобиль может безопасно отдать системе?

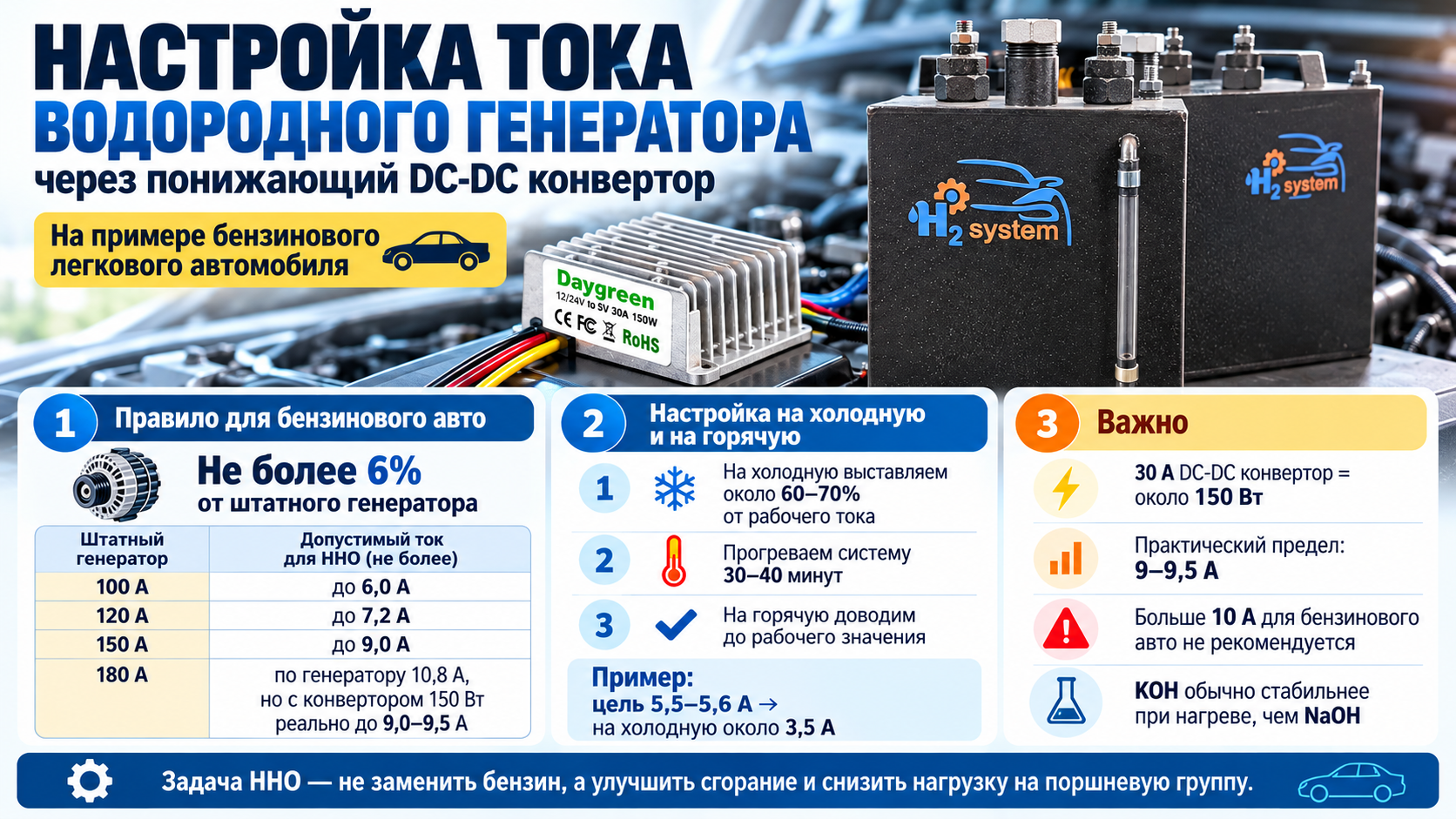

Для бензинового легкового автомобиля в H2 System используем правило: нагрузка HHO-системы — не более 6% от номинала штатного генератора автомобиля. Но есть важное уточнение: 6% — это не цель настройки, а верхний предел. Если сам понижающий DC-DC конвертор достигает своего рабочего предела раньше, ориентируемся уже на него.
Сначала считаем возможности автомобиля
Если штатный генератор автомобиля рассчитан на 100 А, то 6% от его номинала — это 6 А.
Но рабочее значение лучше оставить немного ниже — примерно 5,5–5,6 А.
Если генератор рассчитан на 120 А, то 6% составляют 7,2 А. Рабочий ориентир — около 6,7 А.
Если генератор 150 А, то 6% — это 9 А. Рабочий ориентир — около 8,5 А.
Если генератор автомобиля 180 А, математически 6% дают 10,8 А. Но в этом случае уже нужно учитывать ограничение самого понижающего DC-DC конвертора мощностью около 150 Вт.
Поэтому при генераторе 180 А мы не выводим систему на 10,8 А. Практический предел с таким конвертором — примерно 9–9,5 А.
Главное правило: ориентируемся не только на 6% от генератора автомобиля, но и на предел самого DC-DC конвертора. Берём меньшее из двух значений.
Почему 6% — не единственное ограничение
В системе есть ещё один важный элемент — понижающий DC-DC конвертор, или, как его часто называют мастера, «понижайка».
Используемый нами 30-амперный конвертор имеет мощность около 150 Вт. Поэтому даже если штатный генератор автомобиля позволяет по правилу 6% взять больше 10 А, это ещё не означает, что нужно заставлять конвертор работать в таком режиме.
При высокой нагрузке он сильнее нагревается, выходное напряжение может проседать, а вместо примерно 5 В можно увидеть 4,8–4,5 В. Стабильность работы при этом ухудшается.
Поэтому для такого конвертора практический предел на бензиновом автомобиле — примерно 9–9,5 А, и желательно не переходить 10 А.
Главное правило: берём меньшее из двух значений — предел автомобиля или предел установленного DC-DC конвертора.
Что делает DC-DC конвертор
В бортовой сети работающего автомобиля обычно около 13,5–14,5 В. Электролизёру такое напряжение напрямую не требуется, поэтому понижающий DC-DC конвертор снижает его примерно до рабочего уровня — около 5В.
Схема получается простой:
штатный генератор автомобиля → бортовая сеть → DC-DC конвертор → электролизёр ВГА.
При этом входной и выходной ток конвертора могут различаться. Поэтому важно всегда понимать, в какой точке системы мы измеряем ток.
Подробнее о том, как работает HHO-система в автомобиле, можно посмотреть в отдельном разделе сайта H2 System.
Водородный генератор и электролизёр — что правильно?
В разговоре мы используем понятные названия: водородный генератор, HHO-генератор, ВГА.
Технически рабочая ячейка, в которой идёт электролиз воды, называется электролизёром.
В воду добавляется электролит — гидроксид натрия NaOH или гидроксид калия KOH. Изменяя концентрацию электролита, мы меняем проводимость раствора и тем самым рабочий ток системы.
Именно поэтому ток ВГА настраивается в том числе концентрацией электролита, а не только самим конвертором.
Холодная и горячая настройка — это разные вещи
Это один из самых важных моментов всей настройки.
Если на холодном электролизёре сразу выставить конечный рабочий ток, после прогрева ток может заметно вырасти. Поэтому система настраивается в два этапа.
Этап 1. Настройка на холодную
Допустим, для автомобиля с генератором 100 А мы хотим получить после прогрева 5,5–5,6 А.
На холодной системе сразу выставлять 5,5 А не нужно. По практике H2 System сначала задаём примерно две трети будущего рабочего тока.
В нашем примере это около 3,5 А на холодную.
Температура при первоначальной настройке может быть разной: летом +25 °C, зимой около 0 °C или ниже. Поэтому настройка только по холодному значению ещё не показывает, какой ток будет у прогретой системы.
Этап 2. Прогрев электролизёра
После первоначальной настройки закрываем капот. Дальше автомобиль может поработать на месте или проехать в обычном режиме.
Обычно для проверки достаточно примерно 30–40 минут.
За это время нагревается подкапотное пространство и сам электролизёр. По нашим наблюдениям, рабочая температура HHO-генераторов в разных автомобилях обычно находится примерно в диапазоне 50–62 °C.
Точное значение зависит от места установки, температуры воздуха, вентиляции подкапотного пространства, размера и модели ВГА.
После прогрева измеряем ток ещё раз
Предположим, на холодную получили 3,5 А, а после прогрева — 5,5 А. Значит, настройка закончена.
Если после прогрева получили, например, 4,5 А, 4,8 А или 5 А, добавляем совсем немного концентрата KOH или NaOH и снова проверяем ток.
То есть окончательную настройку делаем уже на горячей системе.
Именно здесь особенно важно работать не «ложками», а измерением. Используем DC-токовые клещи и смотрим фактический ток.
Почему мы чаще предпочитаем KOH
И NaOH, и KOH могут использоваться в качестве электролита. Но по нашей практике KOH удобнее по температурной стабильности.
На NaOH изменение тока при прогреве системы может быть более заметным.
Поэтому независимо от выбранной щёлочи действует одно правило: сначала холодная настройка ниже рабочего значения, затем прогрев и окончательная корректировка на горячую.
Почему нельзя перегружать автомобиль
Электричество в автомобиле не появляется бесплатно.
Когда водитель включает обогрев заднего стекла, обогрев сидений, фары, климатическую установку, вентиляторы и другое мощное оборудование, штатный генератор получает дополнительную нагрузку.
Чтобы генератор выработал больше электрической мощности, двигатель должен затратить на его вращение больше механической энергии. Система управления двигателем поддерживает необходимый режим работы, и при увеличении нагрузки может увеличиваться расход топлива.
Поэтому если сама HHO-система начинает забирать слишком много электрической мощности, мы можем получить парадокс: часть эффекта от HHO будет потрачена на производство электричества для самого HHO.
Именно поэтому для бензинового легкового автомобиля мы ставим предел: не более 6% от номинала штатного генератора — и желательно меньше, если нужный результат получается на меньшей нагрузке.
Водорода должно быть достаточно, а не максимально много
HHO — не основное топливо автомобиля. Его задача не заменить бензин.
Мы используем небольшое количество HHO для поддержки процесса сгорания основной смеси и более благоприятных условий работы камеры сгорания и поршневой группы.
Поэтому максимальный ток нам не нужен сам по себе.
Главный принцип: достаточно HHO при минимально необходимой нагрузке на автомобиль.
Где измерять ток
При настройке нельзя смешивать два разных значения.
Ток со стороны автомобиля — это нагрузка, которую DC-DC конвертор берёт из бортовой сети. Именно здесь действует правило 6% для бензинового легкового автомобиля.
Ток со стороны электролизёра — это уже выход DC-DC конвертора на ВГА. Из-за преобразования напряжения эти значения не обязаны быть одинаковыми.
Поэтому всегда фиксируем, где именно установлены токовые клещи и какое значение мы сейчас контролируем.
Пример: генератор автомобиля 100 А
Штатный генератор — 100 А.
Максимум по правилу 6% — 6 А.
Рабочая цель — 5,5–5,6 А на прогретой системе.
Последовательность настройки:
6 А не является целью. Это потолок.
Пример: генератор автомобиля 150 А
Расчёт:
150 × 6% = 9 А.
Рабочая цель — около 8,5 А.
Принцип тот же: сначала выставляем примерно две трети на холодную, затем прогреваем, измеряем и при необходимости немного корректируем концентрацию.
А если генератор автомобиля 180 А?
Математически:
180 × 6% = 10,8 А.
Но с используемым DC-DC конвертором около 150 Вт мы не выводим систему на 10,8 А.
Практический потолок — примерно 9–9,5 А.
Потому что здесь первым ограничением становится уже сам DC-DC конвертор, а не штатный генератор автомобиля.
Очень важный принцип настройки: не нужно использовать весь разрешённый запас автомобиля, если оборудование достигает своего рабочего предела раньше.
Правильная последовательность настройки
Вся логика укладывается в одну цепочку:
узнали номинал штатного генератора → рассчитали 6% → проверили предел DC-DC конвертора → выбрали меньшее значение → определили рабочий ток с запасом → на холодную выставили примерно две трети → прогрели систему → измерили ток → на горячую аккуратно скорректировали концентрацию.
И только после этого настройку можно считать законченной.
Посмотреть оборудование и актуальные цены H2 System можно на сайте.
А здесь собраны реальные отзывы владельцев H2 System.
Следующая статья — дизель
В этой инструкции мы специально разобрали бензиновый легковой автомобиль.
Для дизельного легкового автомобиля правила электрической нагрузки другие, и настройку там нужно рассматривать отдельно.
Следующий материал будет именно об этом:
«Настройка тока водородного генератора на дизельном легковом автомобиле».
